Konsolen-Grundplatte Stahl verzinkt
Eigenschaften
Anwendungsbereich
- Eignen sich zur Befestigung von Installationsschienen an Wand, Decke oder Boden
Technische Daten
Abmessung Grundplatte
120 x 40 x 4 mm
Abmessung Langlöcher
11 x 19 mm
Abmessung Schraube
M 8 x 16
Ausführung

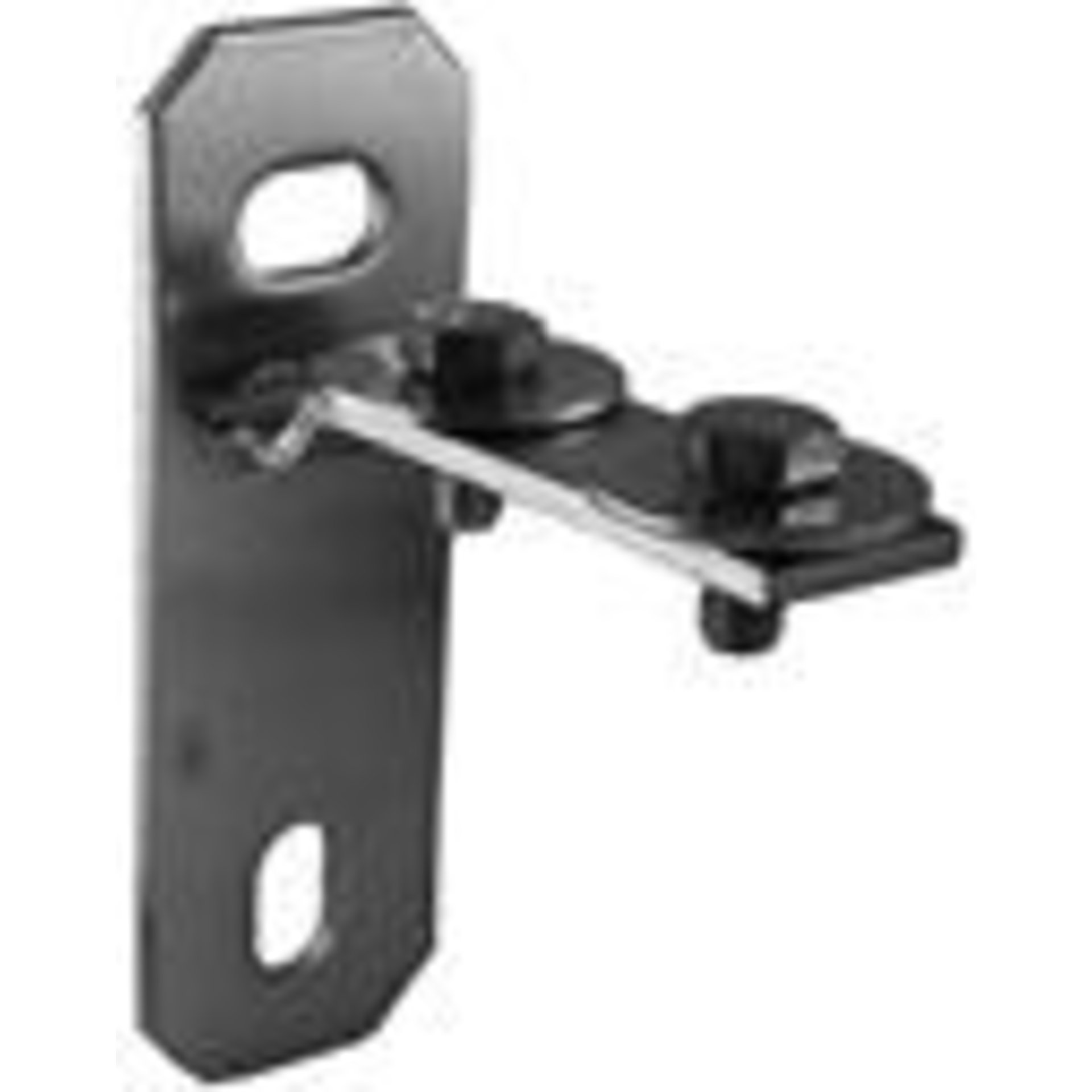

quer
für Profil
27/18 und 28/30
Oberfläche
galvanisch verzinkt
Stirnflanschgröße
50 x 24 x 4 mm
Werkstoff
Stahl
Technische Daten
Abmessung Grundplatte
120 x 40 x 4 mm
Abmessung Langlöcher
11 x 19 mm
Abmessung Schraube
M 8 x 16
Ausführung

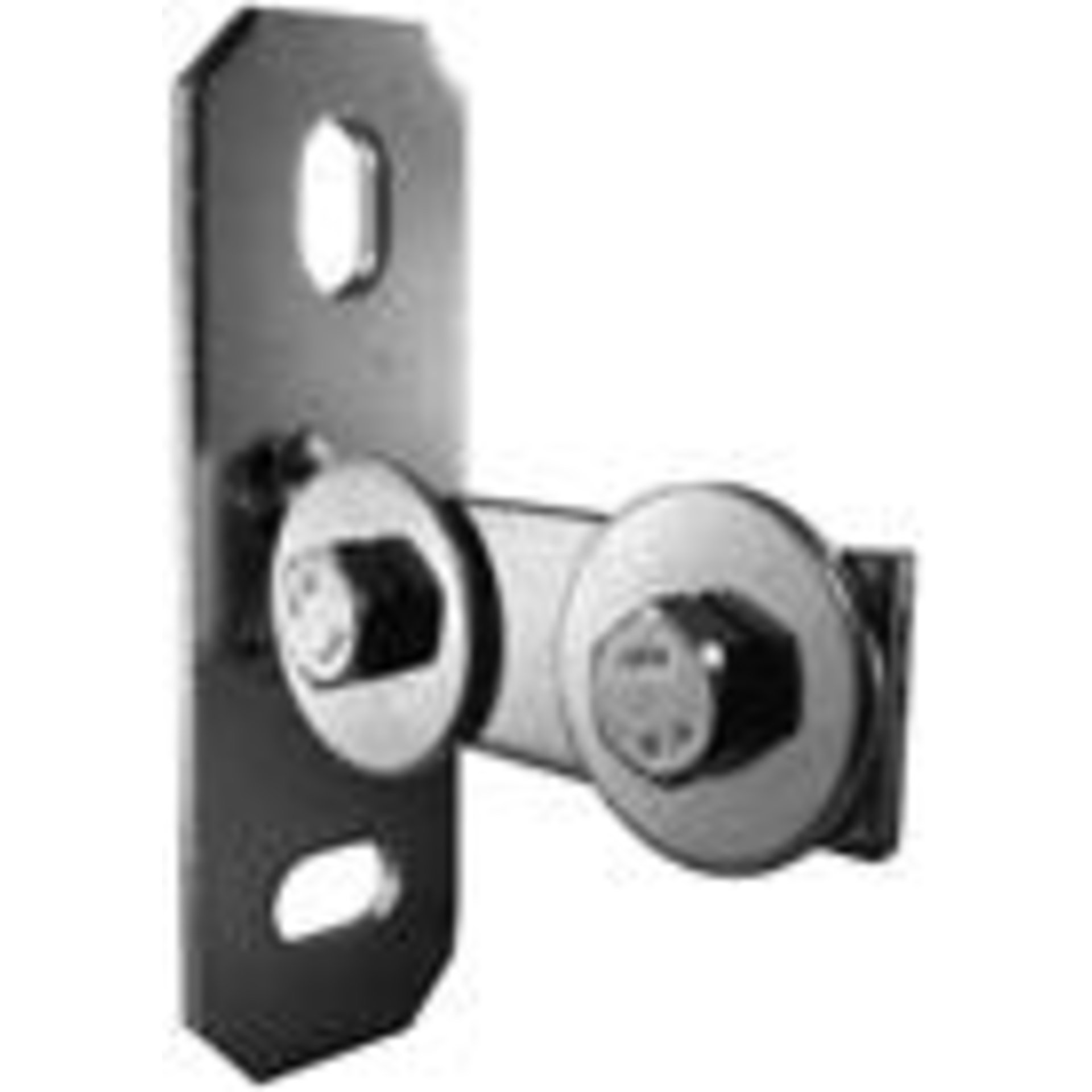

längs
für Profil
27/18 und 28/30
Oberfläche
galvanisch verzinkt
Stirnflanschgröße
50 x 24 x 4 mm
Werkstoff
Stahl
Technische Daten
Abmessung Grundplatte
120 x 40 x 4 mm
Abmessung Langlöcher
11 x 19 mm
Abmessung Schraube
M 10 x. 20
Ausführung
quer
für Profil
38/40 und 40/60
Oberfläche
galvanisch verzinkt
Stirnflanschgröße
75 x 33 x 4 mm
Werkstoff
Stahl
Technische Daten
Abmessung Grundplatte
120 x 40 x 4 mm
Abmessung Langlöcher
11 x 19 mm
Abmessung Schraube
M 10 x 20
Ausführung
längs
für Profil
38/40 und 40/60
Oberfläche
galvanisch verzinkt
Stirnflanschgröße
75 x 33 x 4 mm
Werkstoff
Stahl
Mehrwerte
Verarbeitungshinweise
- Grundplatten 120 x 40 x 4, mit Langlöchern 11 x 19 mm
Hinweis
Technische Daten
- Oberfläche: galvanisch verzinkt ,
- Abmessung Grundplatte: 120 x 40 x 4 mm ,
- Abmessung Langlöcher: 11 x 19 mm ,
- Werkstoff: Stahl ,
