Kabelverschraubung

Bildergalerie überspringen

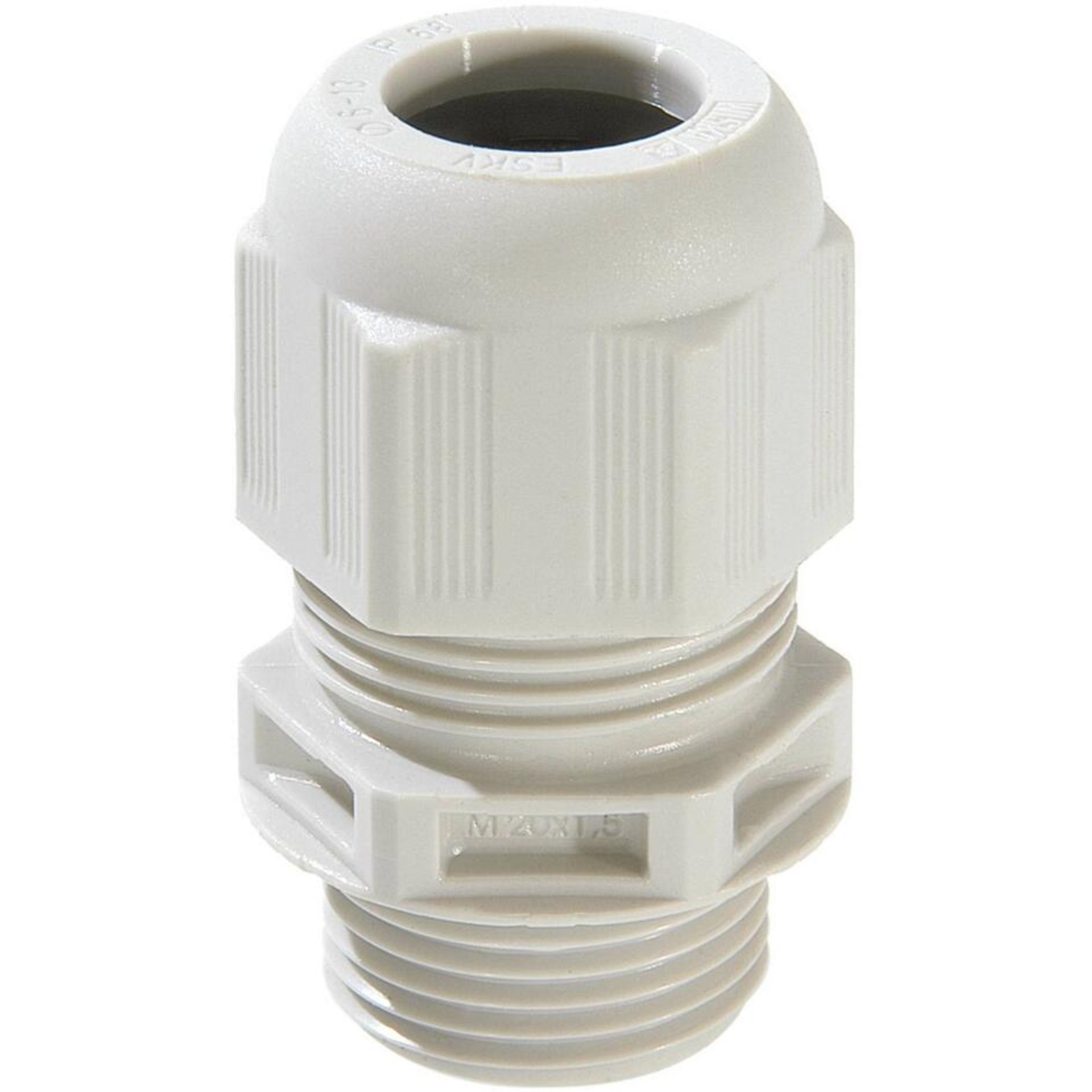

Kabelverschraubung IP68 (Ø 13-21mm) ESKV 32 / RAL 7035
Kabelverschraubung IP68 (Ø 13-21mm) ESKV 32 / RAL 7035
Kabelverschraubung IP68 (Ø 13-21mm) ESKV 32 / RAL 7035
Kabelverschraubung IP68 (Ø 13-21mm) ESKV 32 / RAL 7035
8 Ausführungen zeigen

Kabelverschraubung zum Schutz vor mechanischen Einflüssen, Staub und Feuchtigkeit

Eigenschaften

Schützt elektrische Betriebsmittel (Schaltschrank, Abzweigdosen, ..) vor mechanischen Einflüssen, Staub und Feuchtigkeit
Kabelverschraubung verbindet Kabel und Gehäuse fest miteinander

Anwendungsbereich

  • Elektroinstallation
Alle Produktdetails ansehen

Produkte filtern

Art.-Nr.
Ø Kabel min.
Anschlussgewinde
Ø Kabel max.
Antrieb
Anzahl
VPE
Stückpreis
500090801012

Ø Kabel min.
3,0 mm
Anschlussgewinde
M 12 x 1,5
Ø Kabel max.
7,0 mm
Antrieb
16 SW

Technische Daten

Ø Kabel max.
7,0 mm
Anschlussgewinde
M 12 x 1,5
Glühdrahtgeprüft bis
750 °C
Schutzart
IP 69K
Typ
ESKV
Ø Kabel min.
3,0 mm
Schutzart
IP 68
Antrieb
16 SW
Temperatureinsatzbereich max.
+ 100 °C
Temperatureinsatzbereich min.
- 40 °C
Farbe
Lichtgrau RAL 7035 ähnlich
Werkstoff Dichtung
EPDM
Druck max.
5 bar
Werkstoff
Polyamid
=
50
Stück
500090801012
3,0 mm
M 12 x 1,5
7,0 mm
16 SW
= 50 Stück

Technische Daten

Anschlussgewinde

M 12 x 1,5

Antrieb

16 SW

Druck max.

5 bar

Farbe

Lichtgrau RAL 7035 ähnlich

Glühdrahtgeprüft bis

750 °C

Ø Kabel max.

7,0 mm

Ø Kabel min.

3,0 mm

Schutzart

IP 68

IP 69K

Temperatureinsatzbereich max.

+ 100 °C

Temperatureinsatzbereich min.

- 40 °C

Typ

ESKV

Werkstoff

Polyamid

Werkstoff Dichtung

EPDM

500090801016

Ø Kabel min.
4,5 mm
Anschlussgewinde
M 16 x 1,5
Ø Kabel max.
10,0 mm
Antrieb
20 SW

Technische Daten

Ø Kabel max.
7,0 mm
Anschlussgewinde
M 12 x 1,5
Glühdrahtgeprüft bis
750 °C
Schutzart
IP 69K
Typ
ESKV
Ø Kabel min.
3,0 mm
Schutzart
IP 68
Antrieb
16 SW
Temperatureinsatzbereich max.
+ 100 °C
Temperatureinsatzbereich min.
- 40 °C
Farbe
Lichtgrau RAL 7035 ähnlich
Werkstoff Dichtung
EPDM
Druck max.
5 bar
Werkstoff
Polyamid
=
50
Stück
500090801016
4,5 mm
M 16 x 1,5
10,0 mm
20 SW
= 50 Stück

Technische Daten

Anschlussgewinde

M 16 x 1,5

Antrieb

20 SW

Druck max.

5 bar

Farbe

Lichtgrau RAL 7035 ähnlich

Glühdrahtgeprüft bis

750 °C

Ø Kabel max.

10,0 mm

Ø Kabel min.

4,5 mm

Schutzart

IP 68

IP 69K

Temperatureinsatzbereich max.

+ 100 °C

Temperatureinsatzbereich min.

- 40 °C

Typ

ESKV

Werkstoff

Polyamid

Werkstoff Dichtung

EPDM

500090801020

Ø Kabel min.
6,0 mm
Anschlussgewinde
M 20 x 1,5
Ø Kabel max.
13,0 mm
Antrieb
24 SW

Technische Daten

Ø Kabel max.
7,0 mm
Anschlussgewinde
M 12 x 1,5
Glühdrahtgeprüft bis
750 °C
Schutzart
IP 69K
Typ
ESKV
Ø Kabel min.
3,0 mm
Schutzart
IP 68
Antrieb
16 SW
Temperatureinsatzbereich max.
+ 100 °C
Temperatureinsatzbereich min.
- 40 °C
Farbe
Lichtgrau RAL 7035 ähnlich
Werkstoff Dichtung
EPDM
Druck max.
5 bar
Werkstoff
Polyamid
=
50
Stück
500090801020
6,0 mm
M 20 x 1,5
13,0 mm
24 SW
= 50 Stück

Technische Daten

Anschlussgewinde

M 20 x 1,5

Antrieb

24 SW

Druck max.

5 bar

Farbe

Lichtgrau RAL 7035 ähnlich

Glühdrahtgeprüft bis

750 °C

Ø Kabel max.

13,0 mm

Ø Kabel min.

6,0 mm

Schutzart

IP 68

IP 69K

Temperatureinsatzbereich max.

+ 100 °C

Temperatureinsatzbereich min.

- 40 °C

Typ

ESKV

Werkstoff

Polyamid

Werkstoff Dichtung

EPDM

500090801025

Ø Kabel min.
9,0 mm
Anschlussgewinde
M 25 x 1,5
Ø Kabel max.
17,0 mm
Antrieb
29 SW

Technische Daten

Ø Kabel max.
7,0 mm
Anschlussgewinde
M 12 x 1,5
Glühdrahtgeprüft bis
750 °C
Schutzart
IP 69K
Typ
ESKV
Ø Kabel min.
3,0 mm
Schutzart
IP 68
Antrieb
16 SW
Temperatureinsatzbereich max.
+ 100 °C
Temperatureinsatzbereich min.
- 40 °C
Farbe
Lichtgrau RAL 7035 ähnlich
Werkstoff Dichtung
EPDM
Druck max.
5 bar
Werkstoff
Polyamid
=
50
Stück
500090801025
9,0 mm
M 25 x 1,5
17,0 mm
29 SW
= 50 Stück

Technische Daten

Anschlussgewinde

M 25 x 1,5

Antrieb

29 SW

Druck max.

5 bar

Farbe

Lichtgrau RAL 7035 ähnlich

Glühdrahtgeprüft bis

750 °C

Ø Kabel max.

17,0 mm

Ø Kabel min.

9,0 mm

Schutzart

IP 68

IP 69K

Temperatureinsatzbereich max.

+ 100 °C

Temperatureinsatzbereich min.

- 40 °C

Typ

ESKV

Werkstoff

Polyamid

Werkstoff Dichtung

EPDM

500090801032

Ø Kabel min.
13,0 mm
Anschlussgewinde
M 32 x 1,5
Ø Kabel max.
21,0 mm
Antrieb
36 SW

Technische Daten

Ø Kabel max.
7,0 mm
Anschlussgewinde
M 12 x 1,5
Glühdrahtgeprüft bis
750 °C
Schutzart
IP 69K
Typ
ESKV
Ø Kabel min.
3,0 mm
Schutzart
IP 68
Antrieb
16 SW
Temperatureinsatzbereich max.
+ 100 °C
Temperatureinsatzbereich min.
- 40 °C
Farbe
Lichtgrau RAL 7035 ähnlich
Werkstoff Dichtung
EPDM
Druck max.
5 bar
Werkstoff
Polyamid
=
25
Stück
500090801032
13,0 mm
M 32 x 1,5
21,0 mm
36 SW
= 25 Stück

Technische Daten

Anschlussgewinde

M 32 x 1,5

Antrieb

36 SW

Druck max.

5 bar

Farbe

Lichtgrau RAL 7035 ähnlich

Glühdrahtgeprüft bis

750 °C

Ø Kabel max.

21,0 mm

Ø Kabel min.

13,0 mm

Schutzart

IP 68

IP 69K

Temperatureinsatzbereich max.

+ 100 °C

Temperatureinsatzbereich min.

- 40 °C

Typ

ESKV

Werkstoff

Polyamid

Werkstoff Dichtung

EPDM

500090801040

Ø Kabel min.
16,0 mm
Anschlussgewinde
M 40 x 1,5
Ø Kabel max.
28,0 mm
Antrieb
46 SW

Technische Daten

Ø Kabel max.
7,0 mm
Anschlussgewinde
M 12 x 1,5
Glühdrahtgeprüft bis
750 °C
Schutzart
IP 69K
Typ
ESKV
Ø Kabel min.
3,0 mm
Schutzart
IP 68
Antrieb
16 SW
Temperatureinsatzbereich max.
+ 100 °C
Temperatureinsatzbereich min.
- 40 °C
Farbe
Lichtgrau RAL 7035 ähnlich
Werkstoff Dichtung
EPDM
Druck max.
5 bar
Werkstoff
Polyamid
=
10
Stück
500090801040
16,0 mm
M 40 x 1,5
28,0 mm
46 SW
= 10 Stück

Technische Daten

Anschlussgewinde

M 40 x 1,5

Antrieb

46 SW

Druck max.

5 bar

Farbe

Lichtgrau RAL 7035 ähnlich

Glühdrahtgeprüft bis

750 °C

Ø Kabel max.

28,0 mm

Ø Kabel min.

16,0 mm

Schutzart

IP 68

IP 69K

Temperatureinsatzbereich max.

+ 100 °C

Temperatureinsatzbereich min.

- 40 °C

Typ

ESKV

Werkstoff

Polyamid

Werkstoff Dichtung

EPDM

500090801050

Ø Kabel min.
21,0 mm
Anschlussgewinde
M 50 x 1,5
Ø Kabel max.
35,0 mm
Antrieb
55 SW

Technische Daten

Ø Kabel max.
7,0 mm
Anschlussgewinde
M 12 x 1,5
Glühdrahtgeprüft bis
750 °C
Schutzart
IP 69K
Typ
ESKV
Ø Kabel min.
3,0 mm
Schutzart
IP 68
Antrieb
16 SW
Temperatureinsatzbereich max.
+ 100 °C
Temperatureinsatzbereich min.
- 40 °C
Farbe
Lichtgrau RAL 7035 ähnlich
Werkstoff Dichtung
EPDM
Druck max.
5 bar
Werkstoff
Polyamid
=
4
Stück
500090801050
21,0 mm
M 50 x 1,5
35,0 mm
55 SW
= 4 Stück

Technische Daten

Anschlussgewinde

M 50 x 1,5

Antrieb

55 SW

Druck max.

5 bar

Farbe

Lichtgrau RAL 7035 ähnlich

Glühdrahtgeprüft bis

750 °C

Ø Kabel max.

35,0 mm

Ø Kabel min.

21,0 mm

Schutzart

IP 68

IP 69K

Temperatureinsatzbereich max.

+ 100 °C

Temperatureinsatzbereich min.

- 40 °C

Typ

ESKV

Werkstoff

Polyamid

Werkstoff Dichtung

EPDM

500090801063

Ø Kabel min.
34,0 mm
Anschlussgewinde
M 63 x 1,5
Ø Kabel max.
48,0 mm
Antrieb
68 SW

Technische Daten

Ø Kabel max.
7,0 mm
Anschlussgewinde
M 12 x 1,5
Glühdrahtgeprüft bis
750 °C
Schutzart
IP 69K
Typ
ESKV
Ø Kabel min.
3,0 mm
Schutzart
IP 68
Antrieb
16 SW
Temperatureinsatzbereich max.
+ 100 °C
Temperatureinsatzbereich min.
- 40 °C
Farbe
Lichtgrau RAL 7035 ähnlich
Werkstoff Dichtung
EPDM
Druck max.
5 bar
Werkstoff
Polyamid
=
3
Stück
500090801063
34,0 mm
M 63 x 1,5
48,0 mm
68 SW
= 3 Stück

Technische Daten

Anschlussgewinde

M 63 x 1,5

Antrieb

68 SW

Druck max.

5 bar

Farbe

Lichtgrau RAL 7035 ähnlich

Glühdrahtgeprüft bis

750 °C

Ø Kabel max.

48,0 mm

Ø Kabel min.

34,0 mm

Schutzart

IP 68

IP 69K

Temperatureinsatzbereich max.

+ 100 °C

Temperatureinsatzbereich min.

- 40 °C

Typ

ESKV

Werkstoff

Polyamid

Werkstoff Dichtung

EPDM

Mehrwerte

Verarbeitungshinweise

Hinweis

Technische Daten

  • Glühdrahtgeprüft bis: 750 °C ,
  • Schutzart: IP 69K , IP 68 ,
  • Typ: ESKV ,
  • Schutzart: IP 69K , IP 68 ,
  • Temperatureinsatzbereich max.: + 100 °C ,
  • Temperatureinsatzbereich min.: - 40 °C ,
  • Farbe: Lichtgrau RAL 7035 ähnlich ,
  • Werkstoff Dichtung: EPDM ,
  • Druck max.: 5 bar ,
  • Werkstoff: Polyamid ,

Lieferumfang
