Dachhaken verstellbar A2 1.4301
Eigenschaften
Art.-Nr.:
711001140055

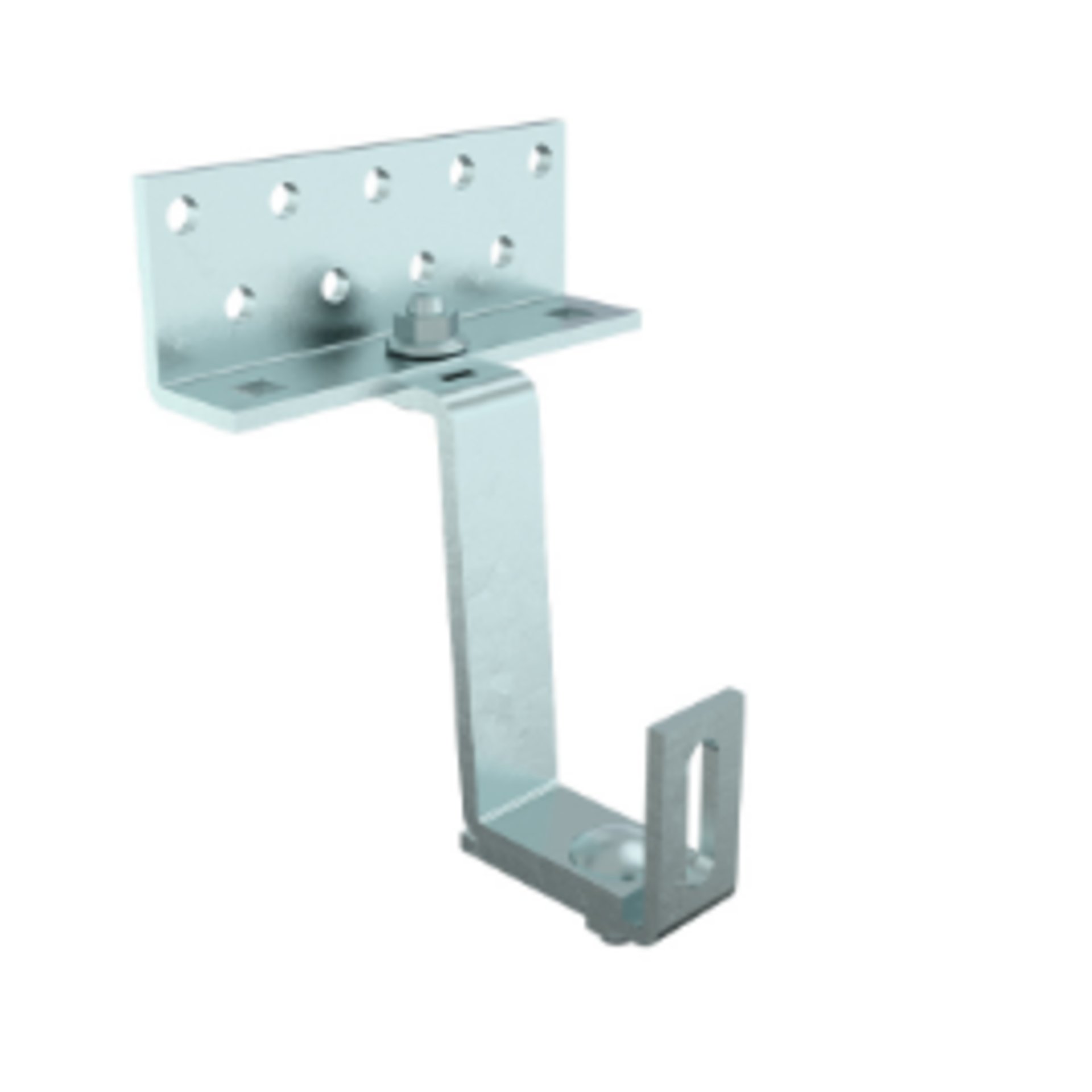

Dachhaken 3-Fach verstellbar
Eigenschaften
2-fach höhenverstellbarer Dachhaken mit Verstellbereich von 110 bis 150 mm
Seitlich verstellbar mit 3 Verstellmöglichkeiten
Sicherung der Höheneinstellung durch DIN 603 Schlossschraube
M10 A2-70 und DIN 6923 Sperrzahnmutter M10 A2-70
Nichtrostender Stahl nach allgemeiner bauaufsichtlicher Zulassung Z-30.3-6.
Anwendungsbereich
- Dieser Dachhaken dient zur Montage von Solarpaneelen in Kombination mit den Montageschienen Steildach.
- Das Produkt ist aufgrund der Langlochung höhenverstellbar und bietet seitlich 3 Verstellmöglichkeiten, um unebene Dächer auszugleichen.
- Für die Befestigung der Montageschiene auf den Dachhaken eignen sich die Hammerkopfschrauben in Verbindung mit den Sperrzahnmuttern.
Mehrwerte
Verarbeitungshinweise
Hinweis
Technische Daten
- Aufbauhöhe min. : 110 mm ,
- Werkstoff : V2A ,
- Abmessung Haken : 60 - 115 x 70 - 102 x 30 mm ,
- Aufbauhöhe max. : 150 mm ,
- Abmessung Fußplatte : 140 x 55 x 35 mm ,
- Abmessung Langloch : 11 x 40 mm ,
