Dachhaken EASY 3D
Eigenschaften
Art.-Nr.:
711001500130

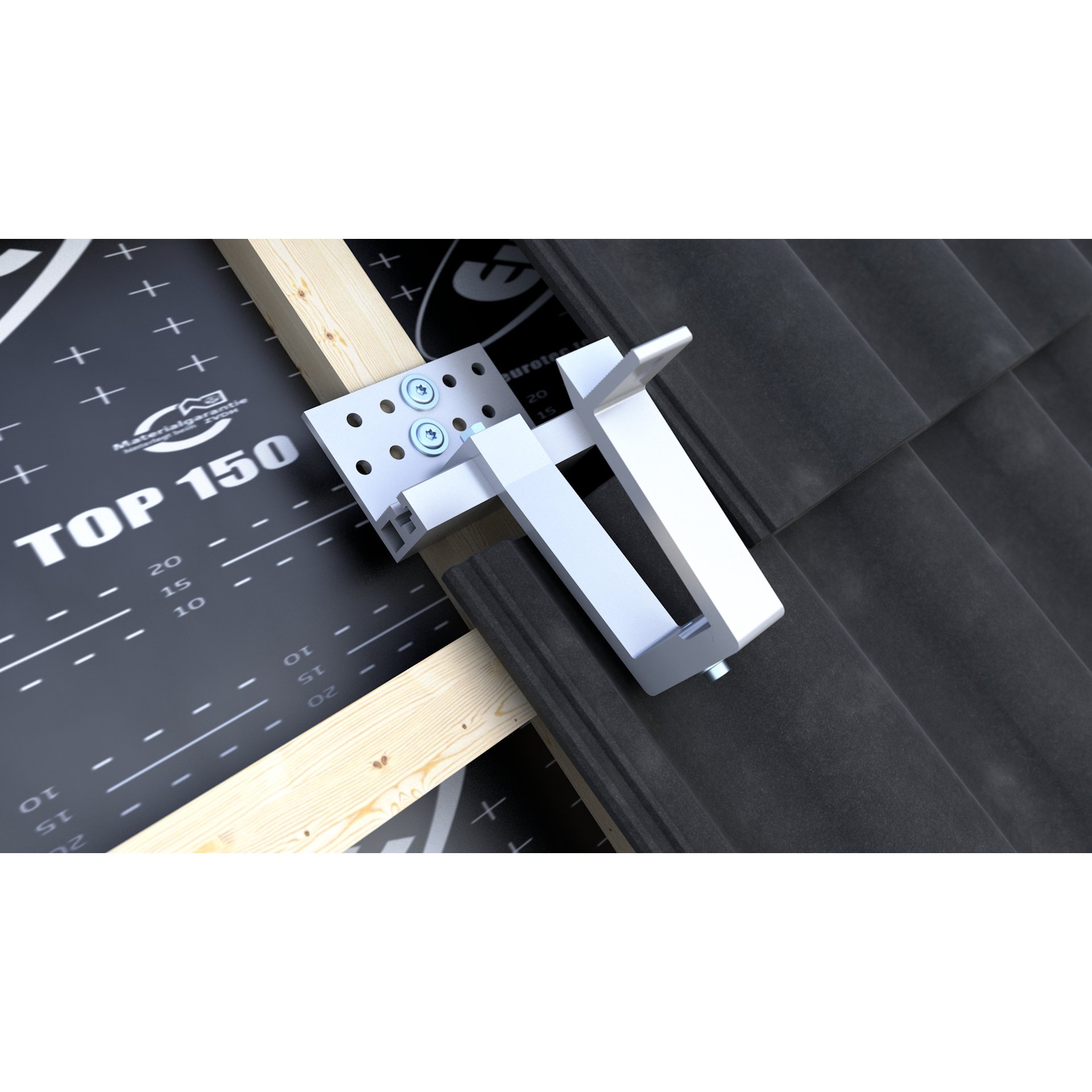

Der Dachhaken EASY 3D dient zur Montage von Solarpaneelen in Kombination mit dem Montageschiene EASY auf Steildächern. Durch das Langloch lässt sich die Aufbauhöhe variieren, um sich so den Dachpfannen und der Traglattung anpassen zu können. Die stufenlose, seitliche Verstellmöglichkeit bietet die Flexibilität, den Haken bequem an der Konterlattung auszurichten und zu verschrauben. Durch das Langloch an der Fußplatte lässt sich die Steghöhe noch zusätzlich anpassen.
Eigenschaften
Stufenlos Höhenverstellbar
Stufenlose Seitenverstellung
Mehrwerte
- Im Sytem nur ein BIt nötig
- Montageprofil kann einfach aufgelegt und befestigt werden
Verarbeitungshinweise
- Teil des Solarmontagesystem EASY
Hinweis
Technische Daten
- Aufbauhöhe max. : 198 mm ,
- Langloch : 8,5 x 11 mm ,
- Aufbauhöhe min. : 172 mm ,
- Steglänge : 105 mm ,
- Fußplattenaufbauhöhe min. : 40 mm ,
- Werkstoff : Aluminium ,
- Fußplattenbreite : 122 mm ,
- Fußplattenaufbauhöhe max. : 52 mm ,
- Fußplatte LA x Ø : 10 x 8,5 mm ,
