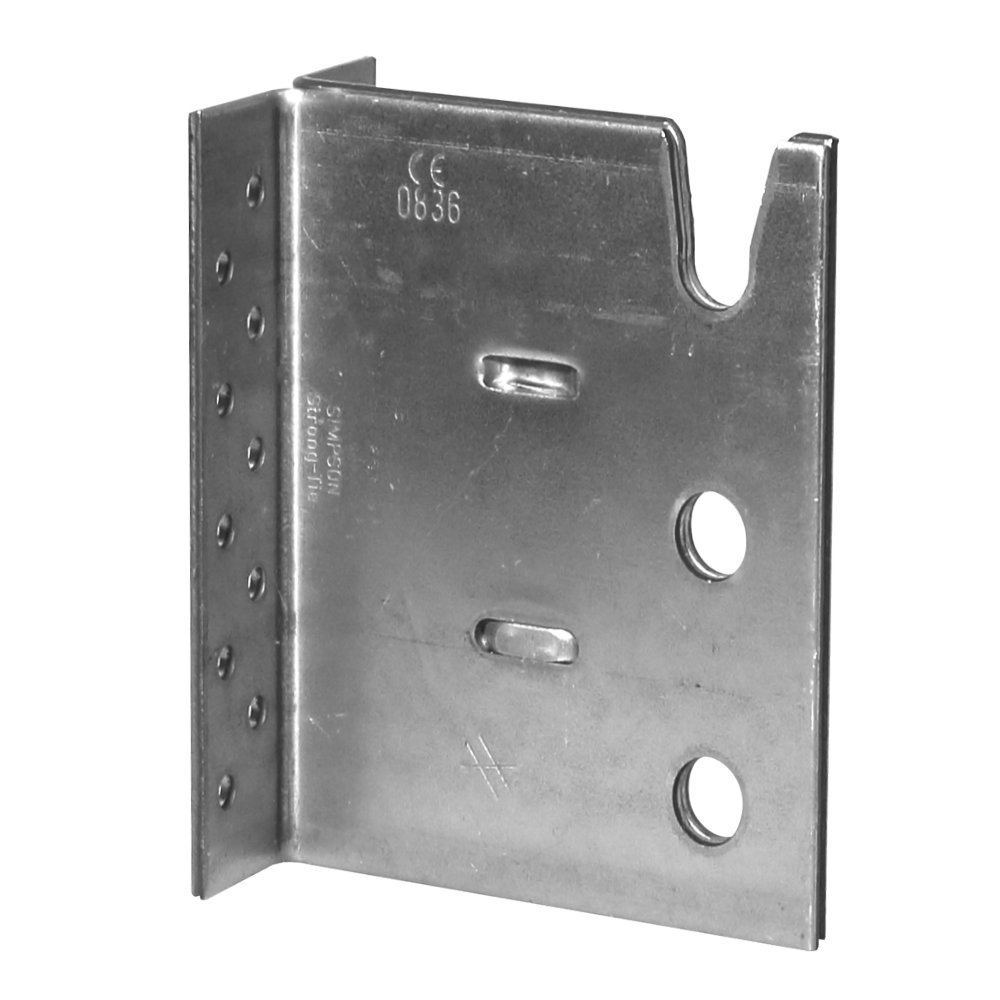

Balkenträger BT4 Stahl feuerverzinkt
Balkenträger dienen als verdeckte Anschlüsse von Nebenträgern an Hauptträgern oder an Stützen
Eigenschaften
Anwendungsbereich
- Für Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger/ Stützen aus Holz/Holzwerkstoffen.
Technische Daten
Ausführung
BT 4
Breite
61 mm
Höhe
90 mm
Lochanzahl Hauptträger
16
Lochanzahl Nebenträger
4
Materialstärke
6 mm
Oberfläche
feuerverzinkt
Ø Loch Hauptträger
5,0 mm
Ø Loch Nebenträger
8,5 mm
Tiefe
106 mm
Werkstoff
Stahl
Zulassung
ETA - 07/0245
Technische Daten
Ausführung
BT 4
Breite
61 mm
Höhe
120 mm
Lochanzahl Hauptträger
20
Lochanzahl Nebenträger
3
Materialstärke
6 mm
Oberfläche
feuerverzinkt
Ø Loch Hauptträger
5,0 mm
Ø Loch Nebenträger
13,0 mm
Tiefe
106 mm
Werkstoff
Stahl
Zulassung
ETA - 07/0245
Technische Daten
Ausführung
BT 4
Breite
61 mm
Höhe
160 mm
Lochanzahl Hauptträger
28
Lochanzahl Nebenträger
4
Materialstärke
6 mm
Oberfläche
feuerverzinkt
Ø Loch Hauptträger
5,0 mm
Ø Loch Nebenträger
13,0 mm
Tiefe
106 mm
Werkstoff
Stahl
Zulassung
ETA - 07/0245
Technische Daten
Ausführung
BT 4
Breite
61 mm
Höhe
200 mm
Lochanzahl Hauptträger
36
Lochanzahl Nebenträger
5
Materialstärke
6 mm
Oberfläche
feuerverzinkt
Ø Loch Hauptträger
5,0 mm
Ø Loch Nebenträger
13,0 mm
Tiefe
106 mm
Werkstoff
Stahl
Zulassung
ETA - 07/0245
Technische Daten
Ausführung
BT 4
Breite
61 mm
Höhe
240 mm
Lochanzahl Hauptträger
44
Lochanzahl Nebenträger
6
Materialstärke
6 mm
Oberfläche
feuerverzinkt
Ø Loch Hauptträger
5,0 mm
Ø Loch Nebenträger
13,0 mm
Tiefe
106 mm
Werkstoff
Stahl
Zulassung
ETA - 07/0245
Mehrwerte
Verarbeitungshinweise
- Befestigung Nebenträger mit Stabdübeln
- Befestigung am Hauptträger oder Stützen mit Ankernägeln
Hinweis
Technische Daten
- Breite: 61 mm ,
- Materialstärke: 6 mm ,
- Ausführung: BT 4 ,
- Ø Loch Hauptträger: 5,0 mm ,
- Zulassung: ETA - 07/0245 ,
- Tiefe: 106 mm ,
- Werkstoff: Stahl ,
- Oberfläche: feuerverzinkt ,
